一、概述

(一)RT-Thread设备驱动

《RT-Thread设备驱动开发指南》书籍是RT-thread官方出品撰写,系统讲解RT-thread IO设备驱动开发方法,从三方面进行讲解。

基础篇:对RT-thread以及设备框架进行介绍,再分别介绍基于IO框架中常用的外设设备,分别是UART、PIN、SPI/QSPI、HWTIMER、PWM、RTC、ADC、DAC、WDT。

进阶篇:介绍基于IO框架中稍比基础篇复杂的外设设备,分别是SDIO、Touch、LCD、sensor、MTD nor、MTD nand、脉冲编码器、加解密设备、PM设备。

高级篇:介绍更为复杂的外设设备,分别是WLAN、ETH、audio mic、audio sound、USB、CAN。

(二)先楫hpmicro bsp

为了深入了解本书的内容,得有一个单片机平台进行案例剖析,除了本书籍以STM32的arm平台进行介绍,还可以以先楫hpmicro单片机系列的riscv平台进行讲解。

刚好先楫在rtthread的bsp贡献上,也是十分丰富。无论是在rtthread studio的bsp包上,还是rtthread仓库的bsp支持上,都有提供了对应的支持。

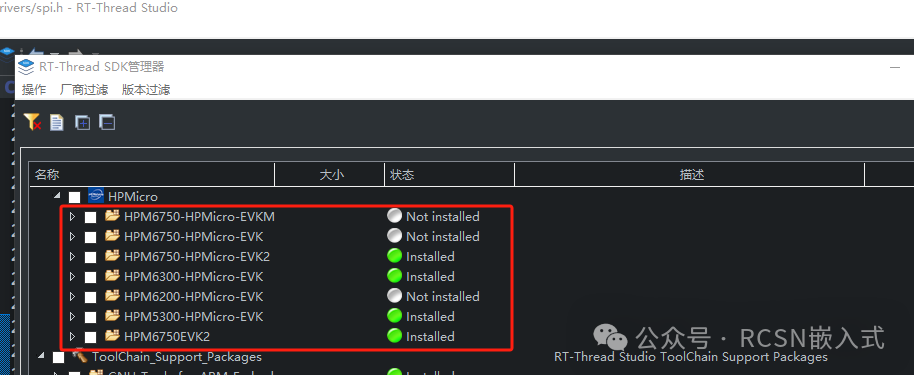

rtthread studio的SDK支持,包括了先楫目前所有的MCU系列。

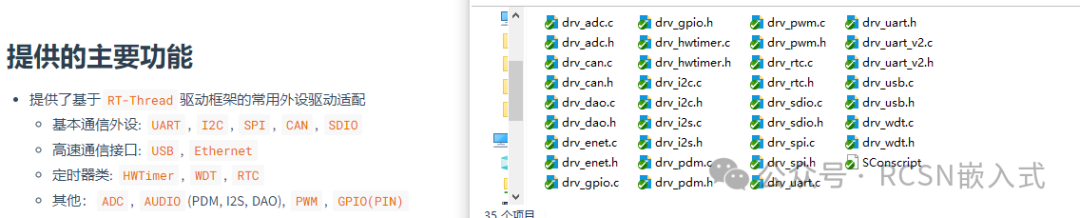

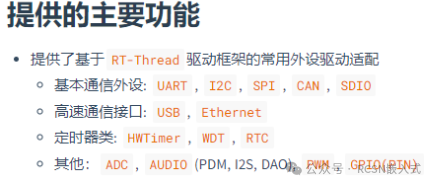

而在RT-thread上,bsp包的驱动支持上,也包括了rtthread大部分设备驱动。

二、开发方法

(一)层级结构

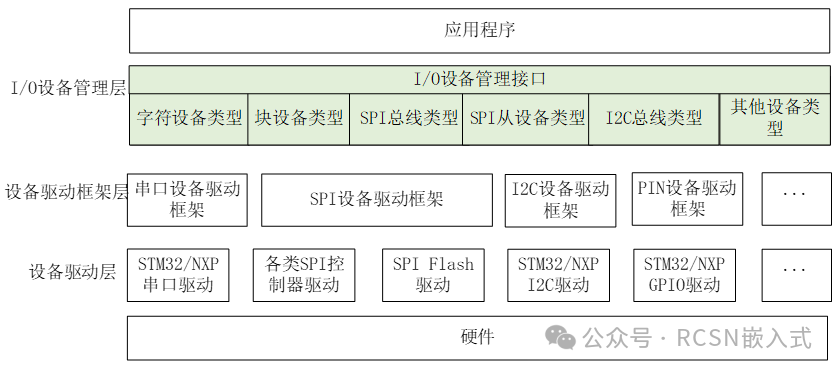

RT-Thread 提供了一套简单的 I/O 设备模型框架,如下图所示,它位于硬件和应用程序之间,共分成三层,从上到下分别是 I/O 设备管理层、设备驱动框架层、设备驱动层。


而作为单片机的定时器外设hwtimer功能,要对接到该IO设备框架,需要实现hwtimer设备的操作方法、设备的注册、以及驱动的配置和驱动验证。本文也是基于该开发方法进行阐述。

上述对应的三层驱动层,在源码上,可以device->hwtimer->drv_hwtimer,其中drv_hwtimer是先楫官方实现的对接框架的驱动层。

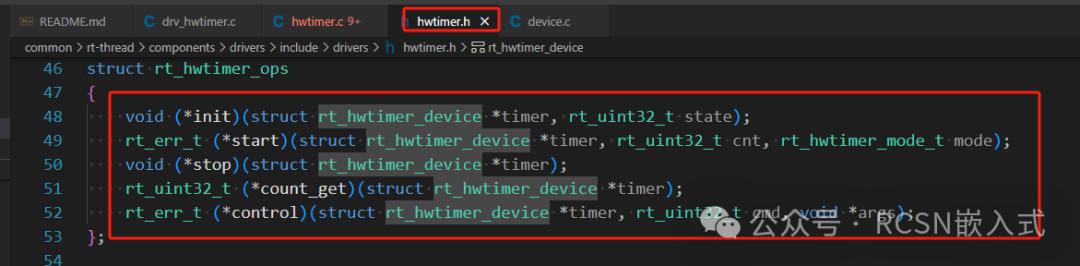

而设备驱动框架层,提供了ops操作接口,分别以下的接口需要驱动开发者实现注册。


(二)创建hwtimer设备


对hwtimer设备来说,在驱动开发时,需要先从rt_hwtimer_t结构中派生出新的hwtimer设备模型,然后根据自己的设备类型定义私有数据域。

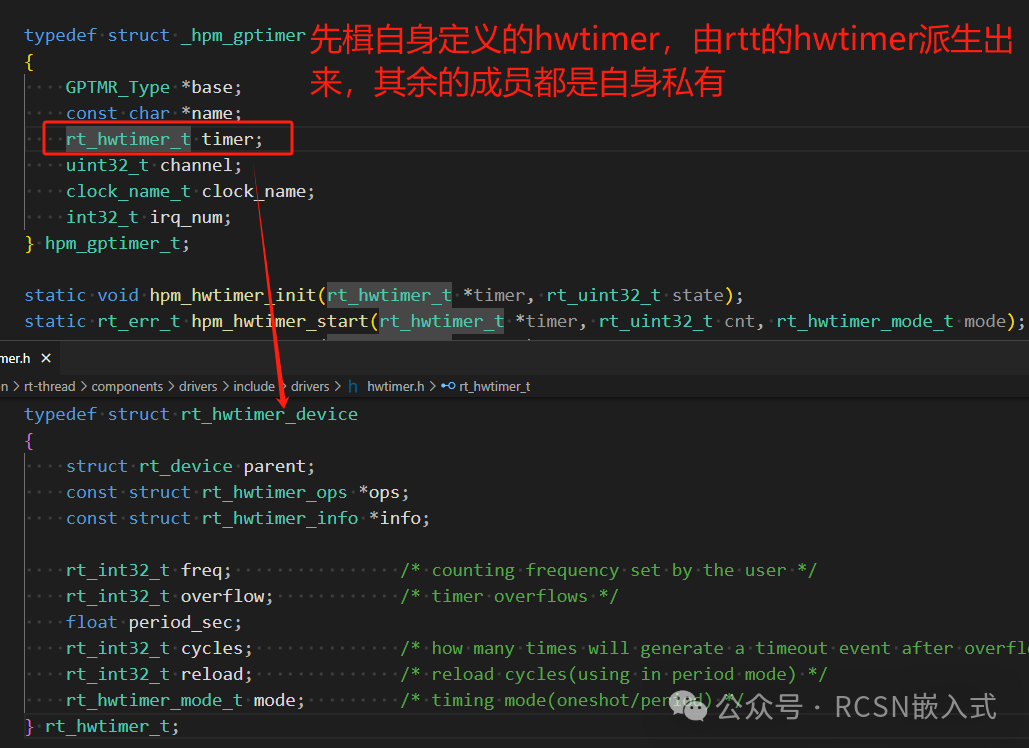

同样先楫的hwtimer drivers也定义了自己的由rt_hwtimer_t派生出来的hwtimer设备。

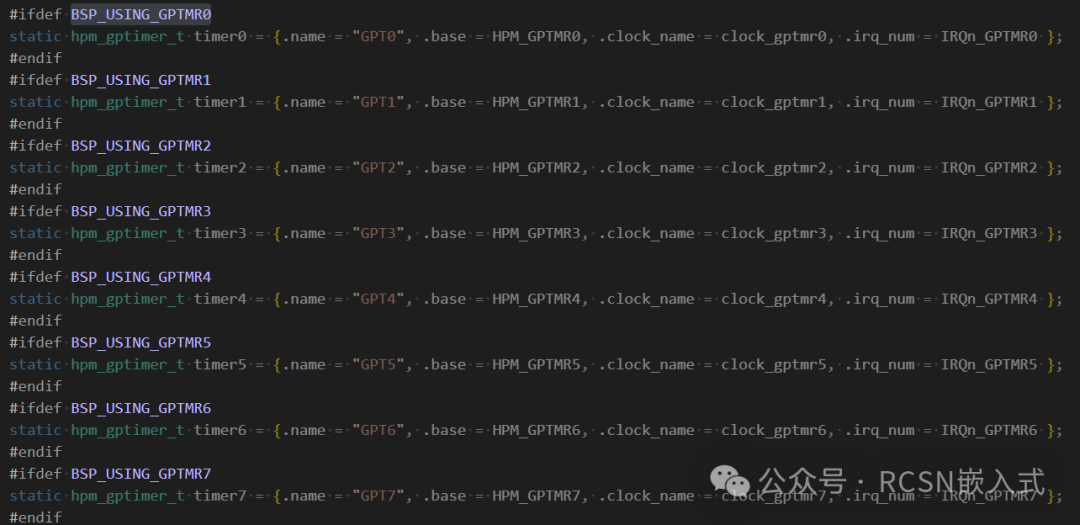

当然一个MCU也支持多个hwtimer,一个hwtimer驱动可以支持多个hwtimer设备,可以通过使能BSP_USING_GPTMRx进行开启

(三)实现hwtimer设备的操作方法

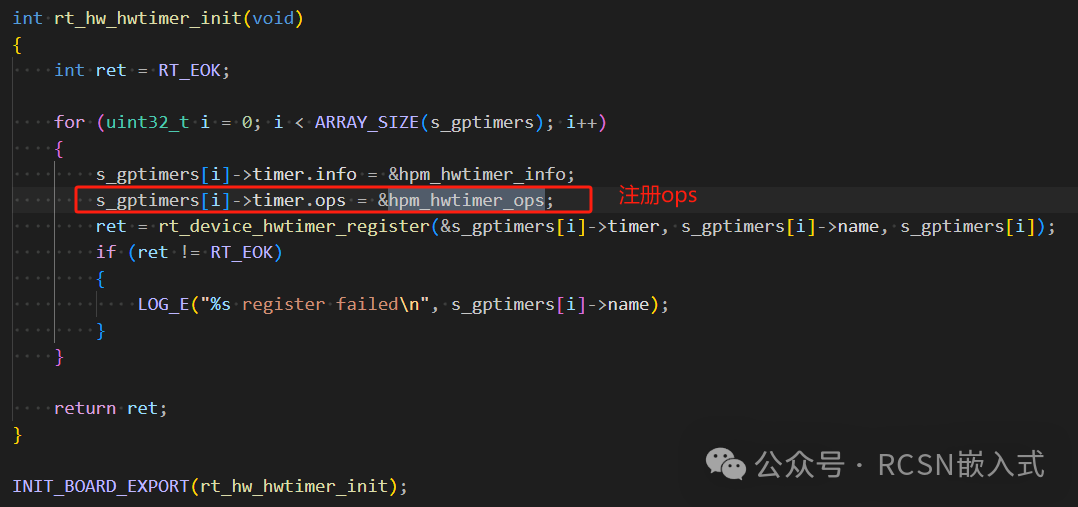

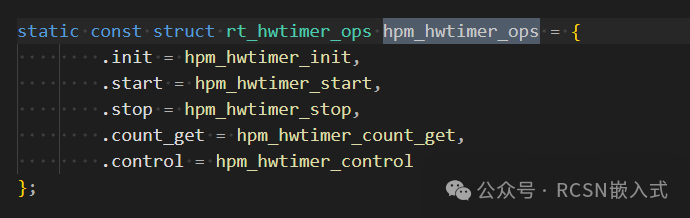

该操作方法就是上述所说的ops操作结构,属于驱动共用部分,也就是多个hwtimer设备可以共用一个ops操作。同样先楫也实现了该操作方法,并且注册到自身的hwtimer的父类hwtimer的ops中。

简单举例个操作方法的实现,比如获取设备当前值count_get,原型如下:

    rt_uint32_t (*count_get)(struct rt_hwtimer_device *timer);

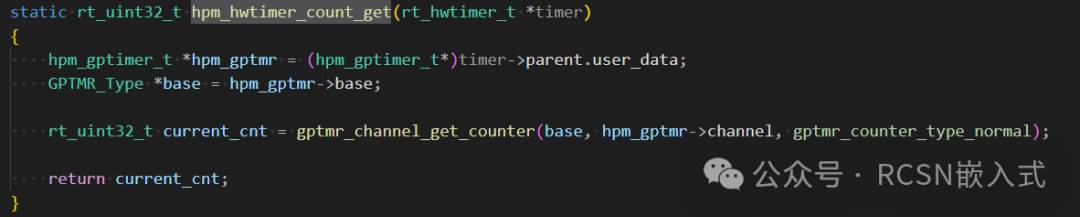

    而先楫实现的count_get是以上的hpm_hwtimer_count_get,可以看到,内部是先从timer获取厂家自身定义的hwtimer设备,再从里面获取硬件定时器的基地址控制句柄,然后使用先楫自身的驱动API获取定时器的计数值进行返回。



    (四)注册hwtimer设备


    注册hwtimer设备,rtthread的IO设备框架提供了一个API:rt_device_hwtimer_register


    从传参句柄可知道,注册时需要提供设备句柄timer,设备名称name,用户自定义data作为传参。

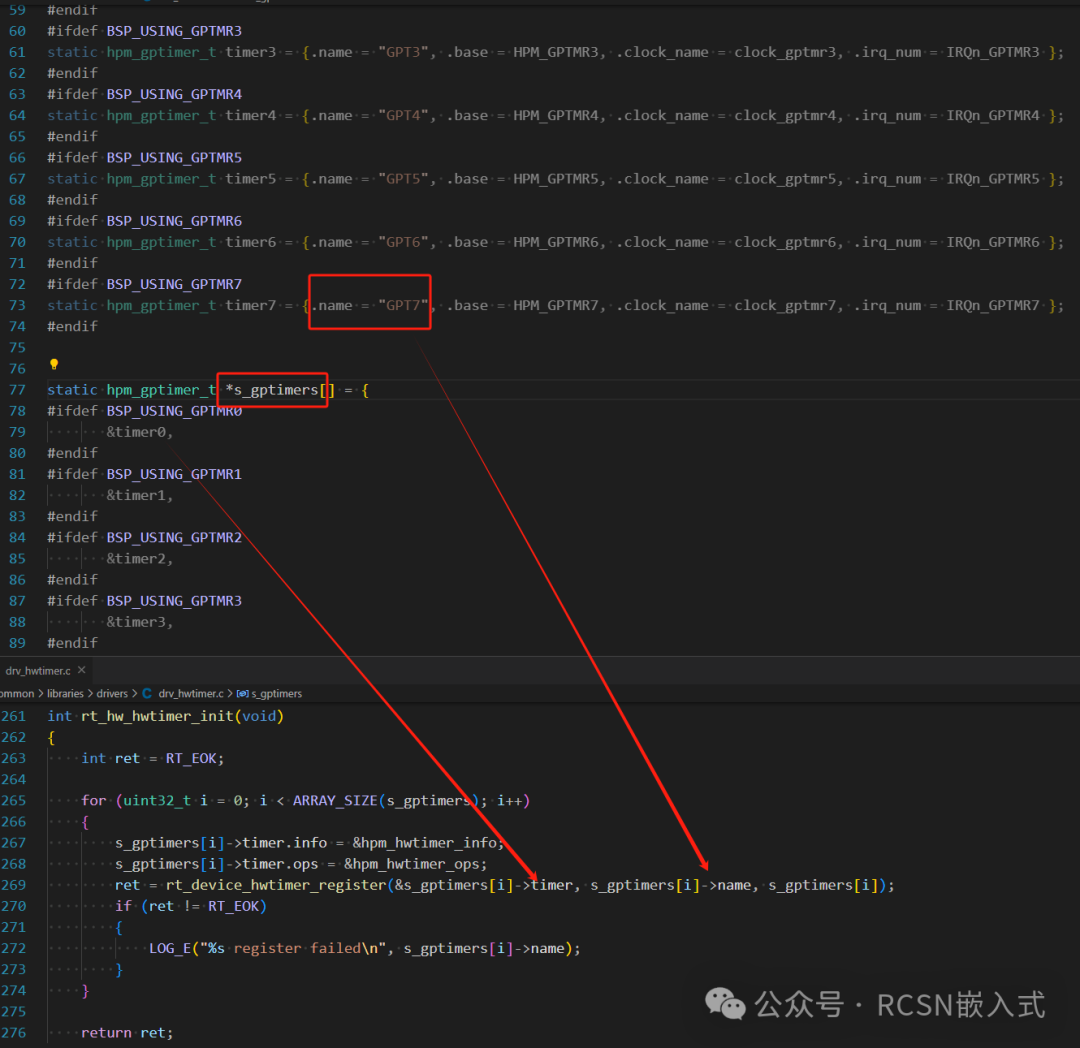

    在先楫的drv_hwtimer的驱动中,创建了个全局的hwtimer设备数组,里面包含了hwtimer的所有信息,包括设备名称。然后在注册初始化当中,轮询该数组使能的定时器设备依次注册到rtthread的hwtimer设备当中。

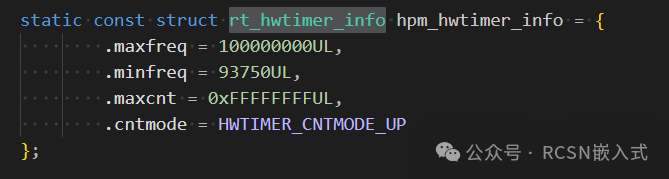

    在开发指南当中,特别提到了一个注意点,hwtimer设备句柄需要实现rt_hwtimer_info,定义硬件定时器的特征信息,如计数的最大最小频率,最大计数值以及计数方向,而先楫也同样进行了实现。

    (五)hwtimer设备中断处理

    在开发指南中,该部分也需要实现,目的是将定时时间导致的中断事件通知到hwtimer设备驱动框架,让驱动框架完成后续的处理并通知应用层。而该通知事件API则是rt_device_hwtimer_isr,该函数由rtthread的hwtimer设备驱动框架提供。

    MCU下的hwtimer驱动,需要在中断处理函数调用rt_device_hwtimer_isr函数,以便通知hwtimer设备驱动框架对应中断的发生。

    在先楫的hwtimer驱动中也是基于这个实现通知事件。

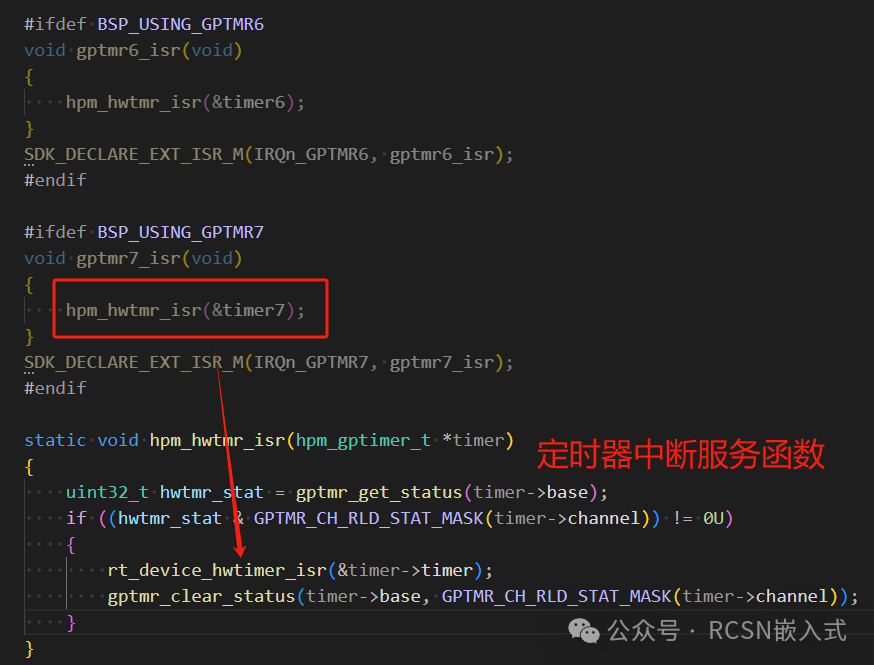

    从以上代码可知,hpmicro实现的hwtimer设备驱动接管了定时器的通用中断服务函数hpm_hwtmr_isr,然后内部调用了rtthread的hwtimer设备驱动框架提供的rt_device_hwtimer_isr中断处理函数,通

    知设备框架对应的定时器定时时间到达。

    (六)驱动配置

    1、Kconfig配置

    驱动配置主要通过Kconfig实现,这里使用hpm6750evk2的bsp V1.4.1作为说明。

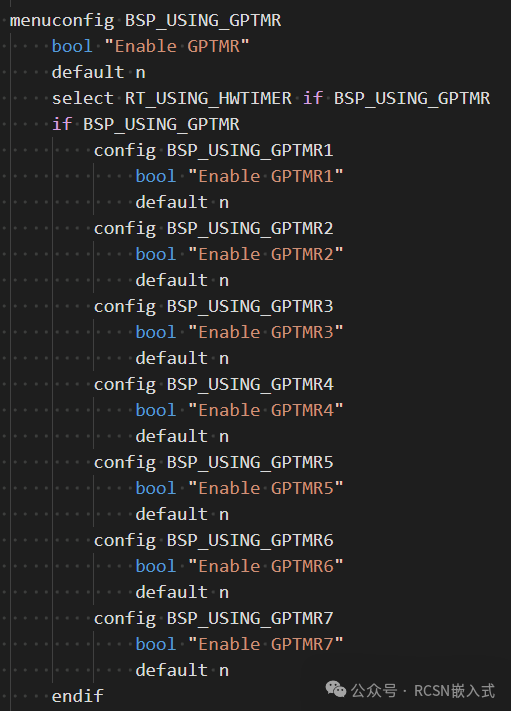

    在board文件夹中,有个Kconfig配置了hpm6750evk2的板载驱动信息。对于定时器驱动的相关选项如下:

    RT_USING_HWTIMER:RT-thread的hwtimer设备驱动框架下的代码对应的宏定义,控制hwtimer的驱动框架的相关代码是否会添加到工程中

    BSP_USING_GPTMR:先楫的hwtimer驱动下的代码对应的宏定义,控制先楫的hwtimer驱动是否会添加到工程中

    BSP_USING_GPTMR1: 使用先楫的定时器1

    2、SCon配置

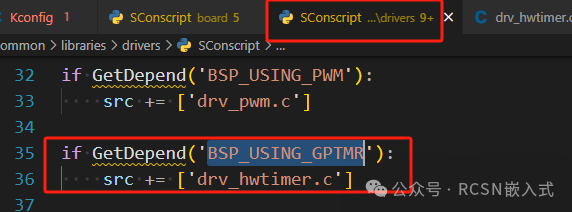

    libraries/drivers/SCon文件为hwtimer驱动添加判断选项,如果定义了BSP_USING_GPTMR,则对应的驱动文件drv_hwtimer就会被添加到工程的源文件中。

    三、驱动验证

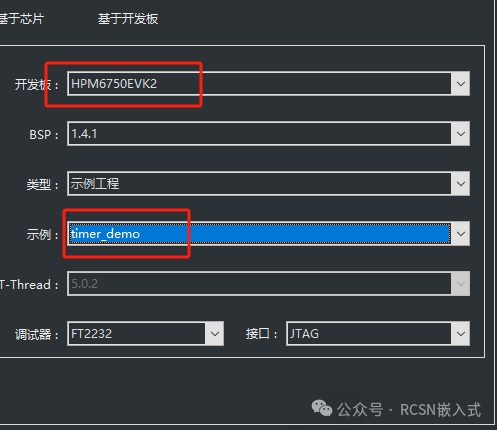

    使用hpm6750evk2的bsp V1.4.1作为说明,新建timer_demo的示例工程。

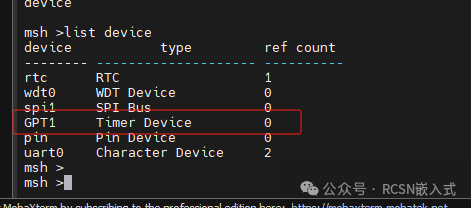

    编译烧录代码,使用list_device查看设备,可以看到注册的设备已经包含了hwtimer这个设备。

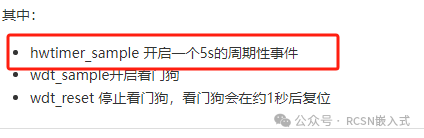

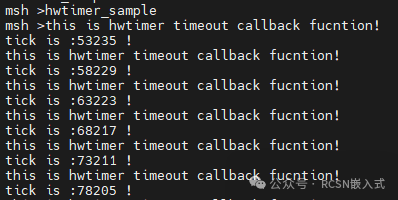

    运行自带的shell命令hwtimer_sample,该命令会运行5s的定时,查看readme文档




    四、总结


    1、基础篇包含UART、PIN、SPI/QSPI、HWTIMER、PWM、RTC、ADC、DAC、WDT这些外设,本文以先楫适配的HWTIMER驱动进行说明,能感受到先楫对于rtthread驱动适配的完整性。

    2、除了本文阐述的外设,其他基础外设同样适配完整。
